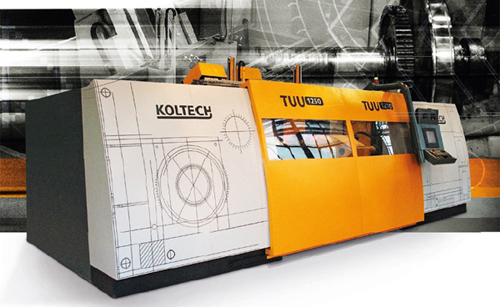

Portaldrehmaschine Typ TUU 800/1250
 |
Die Drehmaschinen der Typenreihe TUU sind Portalmaschinen zur Bearbeitung von einzelnen Radsatzprofilen an Radsätzen verschiedener Durchmesserbereiche.
Folgende Dreharbeiten können auf diesen Maschinen ausgeführt werden:
- Radsatzprofile von gebrauchten Radsätzen drehen
- Radsatzprofile von neuen Radsätzen drehen
- Freidrehen von Sprengringen
- Bearbeitung der inneren und äußeren Stirnflächen der Räder
- Bearbeitung von Rad – und Wellenbremsscheiben
Der Radsatz wird zwischen Spitzen zentriert und über jeweils drei Reibrollen pro Rad angetrieben. Das nötige Drehmoment wird mit Hydraulikmotoren über die jeweilige Reibrolle übertragen. Die jeweils drei Reibrollen werden automatisch an die Lauffläche des Rades angelegt. Um das notwendige Drehmoment zu erreichen wird jede Reibrolle einzeln über Hydraulikzylinder und Hydraulikmotore an die Laufflächen gedrückt und angetrieben. |

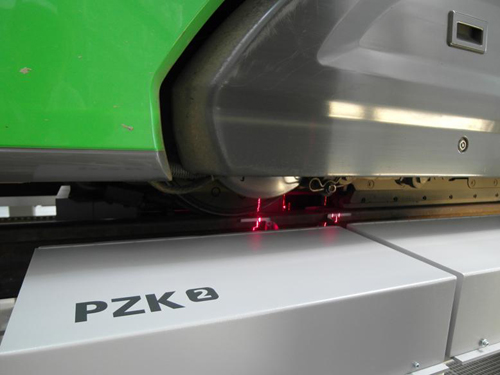

Radsatzmessungen PZK
PZK Standard
 |
| Spurbreite - Standart und Spezialausführung |
1435 / 1000 - 1676 mm |
| Raddurchmesser |
|
| Max. Raddurchmesserunterschied |
200 mm |
| Radreifenbreite |
90 - 135 mm |
| Leistung |
5 kW |
| Genauigkeiten |
|
| Radreifenbreite, Spurkranzhöhe, Spurkranzdicke |
+/- 0,10 mm |
| Raddurchmesser |
+/- 1,50 mm |
| Spurmaßabstand |
+/- 0,30 mm |
|

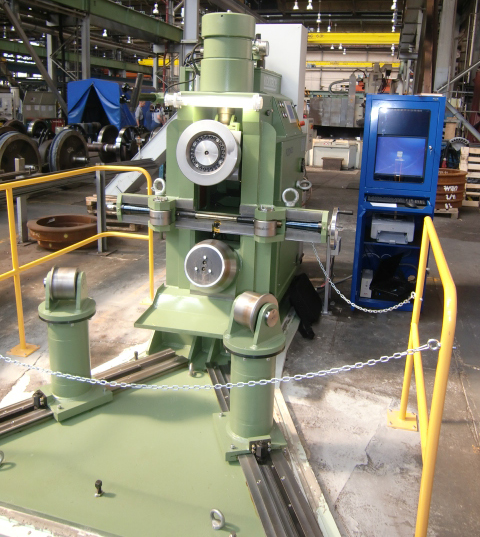

Sprengring Einwalzmaschine PZD Standard
PZD 170 S
 |
| Bearbeitungsdurchmesser |
600 mm - 1.500 mm |
| Abstand zwischen den inneren Radreifenstirnflächen |
1.357 mm - 1.363 mm |
| Leicht verstellbare Stützböcke für Laufkreisdurchmesser |
1.250 mm u.1.350 mm |
| Radreifenbreiten |
120 mm - 150 mm |
| Einwalzkantendicke bis |
22 mm |
| Einwalztemperatur Messung |
110 °C |
| Einwalzdruckbereich |
150 kN - 610 kN |
| Maschinengewicht ca. |
4000 kg |
| Platzbedarf |
3250 x 2800 x 2000 mm |
| Lärmpegel |
< 80 dB ( A ) |
|

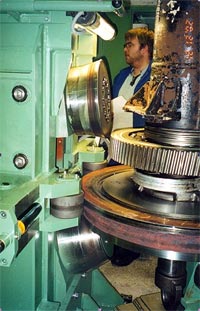

Unterflur - Radsatzdrehmaschine
Typ TUP 650
 |
| Geometrie der Radsätze |
|
| Spurweite – Standard / Spezialausführung |
1435/1000-1676mm |
| Raddurchmesser |
400-800 mm |
| Radreifenbreite |
70-135 mm |
| Bremsscheibendurchmesser |
300-500 mm |
| Bremsscheibenbreite |
30-120 mm |
| Technische Kennwerte der Drehmaschine |
|
| Drehgeschwindigkeit der Antriebsrollen ( stufenlos ) |
60-250 U/min |
| Schnittgeschwindigkeit (stufenlos) |
30-120 m/min |
| Hauptantriebsleistung |
22 kW |
| Installierte Leistung |
50 kW |
| Vorschubgeschwindigkeiten der Supporte |
1-6000mm/min |
| Bereich der Arbeitsvorschube |
0,01 – 2,5 mm/U |
| Drehmoment der Vorschubmotoren |
4 x 11 Nm |
| Max. Spanquerschnitt |
5 mm2 |
| Bearbeitungsgenauigkeiten |
|
| Radialschlag |
≤ 0,15 mm |
| Ovalisierung |
≤ 0,10 mm |
| Bearbeitungsgenauigkeit des Profils |
≤ 0,10 mm |
| Durchmessertoleranz des bearbeiten Rades |
≤ 0,10 mm |
| Oberflächenrauhigkeit – Rz |
≤ 40 μm |
| Abmessungen und Gewicht |
|
| Höhe |
1500 mm |
| Breite |
1240 mm |
| Länge |
4400 mm |
| Bebaute Fläche der Drehmaschine (Bedarfplatz ) |
8600 x 5500 mm |
| Gesamtgewicht |
Ca 10.000 kg |
|
E-Minimalmengenschmierung Typ MDS 6
 |
| Wirtschaftlich |
| - Geringster Schmiermittelverbrauch |
| - einfach nachrüstbar |
| - Kühlmittelumlaufsystem entfällt |
| - Höhere Werkzeugstandzeiten |
| Sauber |
| - Trockene und saubere Werkstücke |
| - Saubere Maschinen und Umgebung |
| Ökologisch |
| - Keine Pflege und Entsorgung |
| - Sehr gute Hautverträglichkeit |
| - Biologisch abbaubare Schmiermittel |
| Anwendungen |
| - Bandsägen |
| - Kreissägen |
| - Stanzen |
| - Bohren |
| - Gewindeschneiden |
| - Fräsen |
|
|
